Name: Schraubkraftvorpress
Marke:Sinolion
Motor: Drehzahlverstellbarer Motor
Der Schraubkraftvordruck wird durch den Schraubkraftvordruck unter hoher Kraft durchgeführt.Stärke und Härte werden durch die Verwendung eines Pro-Loading-Systems erhöht..
|
Detailinformationen |
|||
| Typ: | Brikettmaschinen | Anwendbare Branchen: | Maschinenreparaturbetriebe, andere, Werbeunternehmen |
|---|---|---|---|
| Gewicht (Kg): | 800 | Standort des Ausstellungsraums: | Keine |
| Video-Ausgangsinspektion: | Bereitgestellt | Maschinenprüfbericht: | Bereitgestellt |
| Art der Vermarktung: | Gewöhnliche Ware | Gewährleistung für Kernkomponenten: | 1 Jahr |
| Kernkomponenten: | PLC, Motor | Die Situation: | Neues |
| Produktionskapazität: | 1-30 t/h | Typ des Motors: | Wechselstrommotor |
| Abmessungen (L*W*H): | 3905*3992*2250 mm | Gewährleistung: | 18 Monate |
| Name: | Hochdruckmaschine für die Doppelwelle-Brikettpressmaschine aus Kalkstein | Schlüsselwort: | Brikettmaschine für Stahlwerke |
| Rohstoffe: | Kalk / Kalkstein / Eisen / Stahlschlacke / Stahlschrott / Fliegende Asche / Schlamm | Anwendung: | Brennstoffmetallurgie Chemische Bergbauindustrie Kochen |
| Brikettform: | Rundes Quadratkissen Oval Oblat | Einrichtung: | Unter Ingenieur-Anleitung |
| Gebrauch: | Erhalten Sie hohe Festigkeit, hohe Härte, hohe Dichte Brikette | Brikettgröße: | 20-80mm |
| Pro-Ladungssystem: | Schraubdrucksystem mit hoher Kraft | Hydraulisches System: | Installiert für höhere Arbeitsdruck und Überlastschutz |
Produkt-Beschreibung
Beschreibung des Produkts
Neue Hochdruckmaschine mit Doppelwelle, Kalksteinbrikettenpressmaschine ohne Bindemittel
Die GY-Reihe Hochdruckdoppelwellenbrikettenpressmaschine wurde nach kontinuierlicher Verbesserung auf der Grundlage der üblichen Trockenpulverbrikettenpressmaschine entwickelt.Vor allem bei der Verringerung des Energieverbrauchs, verbessert die Brikettqualität und Kompaktheit; Durch die Einführung der Doppel-Ausgangswellenreduktionsstruktur wird die Präzision der Walzen verbessert;Die Verwendung von gehärtetem Oberflächengerät zur Verbesserung der Arbeitsleistung und der Lebensdauer des ReduktorsAlle Verschleißteile sind mit verschleißfestem Legierungsmaterial geschweißt.Die hydraulische Station ist unabhängig voneinander mit der Funktion der Druckanpassung und der Schutzfunktion bei Drucküberlastung platziertDie endgültige Brikette aus der Doppelwellen-Hochdruckbrikettmaschine hat eine hohe Brikettierungsrate und eine hohe Brikettfestigkeit.aus Briketten mit hoher Härte (z. B. Magnesia), Bauxit, Dolomit, Eisenpulver usw.). Es wird in der Metallurgie, der chemischen Industrie, der Kohle- und Feuerfestindustrie weit verbreitet.Stahlschrott., Fliegende Asche, Schlamm usw.
Neue Hochdruckmaschine mit Doppelwelle, Kalksteinbrikettenpressmaschine ohne Bindemittel
1.Rohstoffe können gut mit hohem Brikettverhältnis und hoher Festigkeit der gepressten Brikette gepresst werden; besseres Anwendungsresultat der Rollenoberfläche, längere Lebensdauer;
2.Die Struktur des Doppel-Ausgangs-Wellenreduktors, die Verbesserung der Genauigkeit der Walze, die Verwendung von Hard-Surface-Zügen zur Verbesserung der Arbeitsleistung und der Lebensdauer;
3.Das Vorpressen erfolgt mit dem Drehzahlregelmotor; alle Verschleißteile werden mit einer verschleißfesten Legierung geschweißt, um die Arbeitsleistung und die Lebensdauer zu verbessern;
4Die hydraulische Anlage ist unabhängig voneinander mit der Funktion der Druckanpassung und der Schutzfunktion bei Überlastung platziert.
Detaillierte Bilder

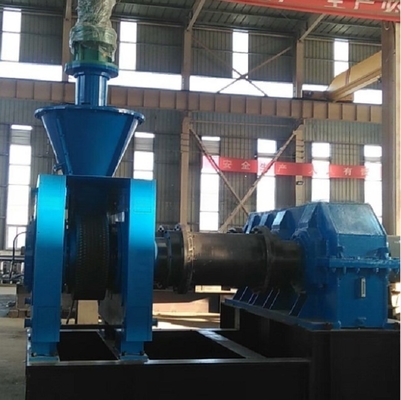

Pro-Ladungs-Syatem

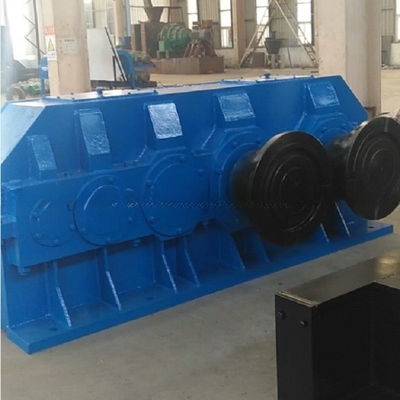

Verringerer mit doppelter Ausgangswelle
Der Reduktor für diese Brikettmaschine ist ein spezieller, schwerer, schwerer, gehärteter Reduktor, verglichen mit einem gewöhnlichen Einwellen-Ausgangsreduktor, this reducer is a dual- shaft reducer to ensure two pressure shape of briquette machine are both drive shaft (the difference between the drive and passive shaft with the conventional pressure ball machine), ist der Betrieb stabiler.
Koppelteil
Bezeichnung: Kupplung
Funktion:Verbindung zwischen Reduktor und Maschine
Die Kupplung verbindet Reduktor und Hauptmaschine, es hat eine andere Struktur mit der gemeinsamen Brikettmaschine.
Die Kopplung auf der normalen Maschine ist eine normale Flanschkopplung, die nur zwei Wellen und insgesamt zwei Kupplungen verbindet.Sie sind alle mit inneren Zahnrädern und geschwungenem Armkopplung..
Brikettmaschinenwalzen
Name: Druckmaschinen für Brikettmaschinen
Material: 9Cr2Mo
Oberflächenhärte: HRC58-62
Das Material der Presswalzen bestätigte, dass es genügend Abriebsbeständigkeit und Härte hat.In der Zwischenzeit wurde die Lebensdauer der Druckwalzen verbessert..
Ölflasche
Die hydraulische Vorrichtung arbeitet zusammen mit anderen Kraftwerken zusammen, um sicherzustellen, dass der Arbeitsdruck der Brikettwalzen ausreicht.
Die maximale Schubkraft der Doppelwellen-Brikettenmaschine mit hoher Kraft kann 500 T betragen.
In der Zwischenzeit kann die hydraulische Vorrichtung bei Überlastung Druckregelungs- und Schutzfunktionen ausüben.
Hydraulische Ölpumpe
Das Arbeitsmedium des hydraulischen Systems ist die hydraulische Quelle, der Kern der hydraulischen Quelle ist die hydraulische Ölpumpe.Das Öl der Hydraulikpumpe sollte größer sein als der Ölbedarf des Systems., überflüssiges Überlaufventil fließen zurück zum Öl im Tank, Überlaufventil und haben gleichzeitig die Wirkung der Steuerung und stabilen Druck der Ölquelle.
Arbeitsprinzip

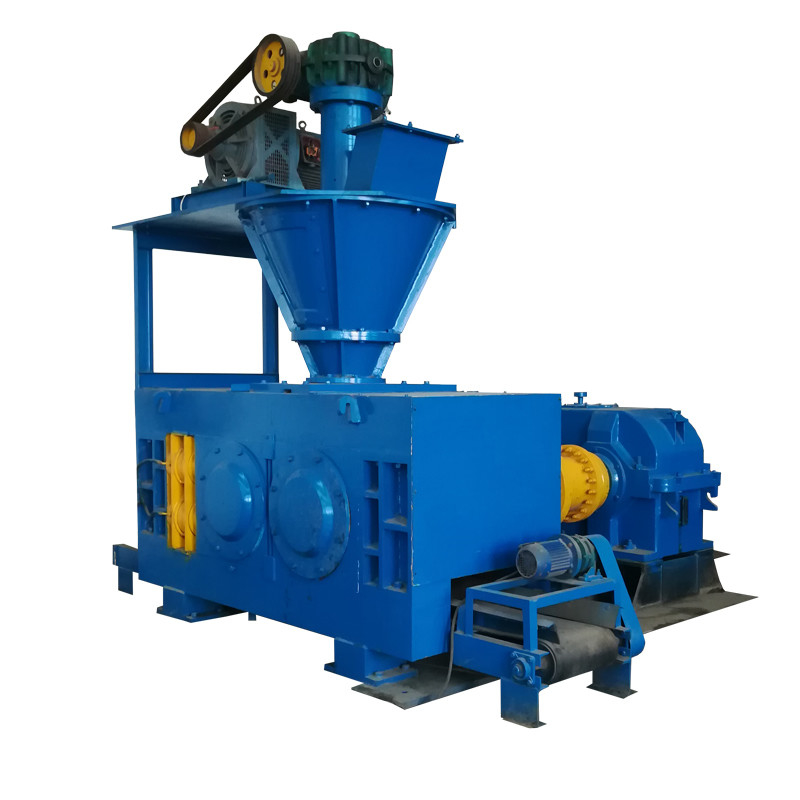

Neues Design Hochdruckmaschine mit doppelter Welle Kalksteinbrikettenpressmaschine
Die Materialien werden bei der Arbeit gleichmäßig mit einem bestimmten Volumen in die Vorpressvorrichtung der Brikettmaschine gepresst, wobei die stabile Materialposition in der Vorpressvorrichtung gehalten wird.Die Vorpressfeder in der Vorrichtung wird die Materialien in den Zwischenraum zwischen den Doppelwalzen zwingen, dann werden die Materialien vorgepresst und in den Bogenrillen der Paarwalzen gebracht.Die beiden Paarwalzen drehen sich mit konstanten Geschwindigkeiten umgekehrt durch den Einsatzantrieb.Die Rollen saugen die Materialien am Eingang in die Rille und komprimieren sie gewaltsam.der Ball wird durch die elastische Kraft und die Schwerkraft abgenommenDie Rolle dreht sich, um die Materialien regelmäßig zu komprimieren und zu formen, wobei der Motor kontinuierlich arbeitet, um die Batchproduktion zu realisieren.
Druckwalzplatten
Druckwalzen nach dem Formen und hEssen Behandlung
Technischer Parameter
Modell | - Das ist ein Rollschirm. | Breite der Walzen (mm) | Gesamtdruck (T) | Maximaler spezifischer Leitungsdruck (t/cm) | Hauptmotorleistung (kw) | Kapazität (t/h) | Gewicht (t) |
GY520-196 | 520 | 196 | 150 | 8 | 55 | 2.2-3.5 | 13.7 |
GY650-205 | 650 | 205 | 220 | 11 | 90 | Vier-sechs.5 | 19.2 |
GY750-320 | 750 | 320 | 200 | 6 | 110 | 7 bis 10 | 24.5 |
GY750 bis 280 | 750 | 280 | 300 | 11 | 185 | 6 bis 8.5 | 34 |
GY800 bis 350 | 800 | 350 | 380 | 11 | 200 | 8 bis 10 | 39.3 |
GY1000-460 | 1000 | 460 | 350 | 8 | 250 | 10 bis 15 | 50 |
GY1000-500 | 1000 | 500 | 450 | 9 | 280 | 14 bis 17 | 58.5 |
GY1000-500 | 1000 | 500 | 500 | 10 | 315 | 15-20 | 58.5 |
GY1000-900 | 1000 | 900 | 450 | 5 | 280 | 25 bis 30 | 63 |
GY1000-900 | 1000 | 900 | 540 | 6 | 185*2 | 30 bis 35 | 59.3 |
GJ1200-900 | 1200 | 900 | 800 | 8 | 280*2 | 40 | 110 |
Endbrikette
Verschiedene Brikette, hergestellt durch neue Design-Ultra-Hochdruck-Doppelwellen-Brikette-Pressmaschine
1. Brikettform: Oval, flach, Kissenform.
2- Brikettgröße: 20 bis 80 mm.
3Brikettmaterial: Kohle, Holzkohle, Koks, Kalk, Eisen, Stahlschlacke, Stahlschrott, Fliegende Asche, Schlamm usw.
Brikette-Hardtest
Gegenstand der Prüfung:Aluminiumasche | ||
Größe der Brikette | 40*25*20 mm | |
Gebrochener Gipfel | 1635.6N | |
Prüfzeit | 20 Briketten | |
Durchschnittswert | 1036N/Brikette | |

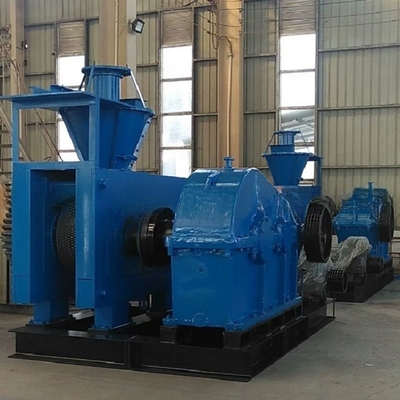

Herstellungsmesse
